EMI164NA16LM該設備是一個集成的存儲器設備，其中包含64Mbit靜態隨機存取存儲器，使用自刷新DRAM陣列由16位組織為4M。模具具有單獨的電源軌，VCCQ和VSSQ，用于從設備核心的單獨電源運行。

特征
•電源
-VCC和VCCQ電壓：3.0V（2.7V?3.6V）
•配置：64MB（4MBX16）
•讀取速度
-異步讀訪問：70ns
•低功耗
-異步操作：<30mA
-待機電流：<350UA（最大值）
•低功耗功能
-片上溫度補償自刷新（TCSR）
•工作溫度范圍：-40°C?+85°C（工業）
•包裝：48 TFBGA（6.0x7.0mm）

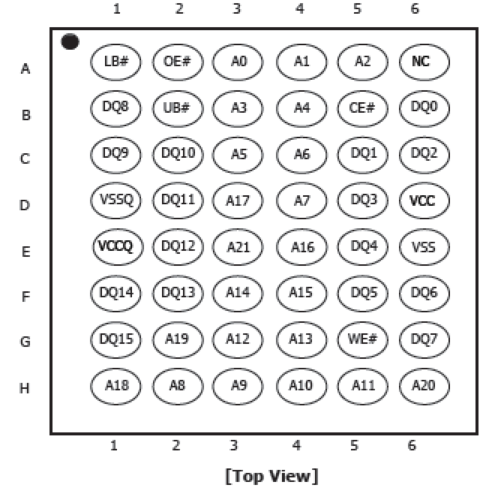

引腳封裝



EMI164NA16LM該設備是67,108,864位pSRAM，使用DRAM型存儲器單元，但該器件具有無刷新操作和極端低功耗技術。接口與低功耗異步類型SRAM兼容。該設備組織為4,194,304字x16位。

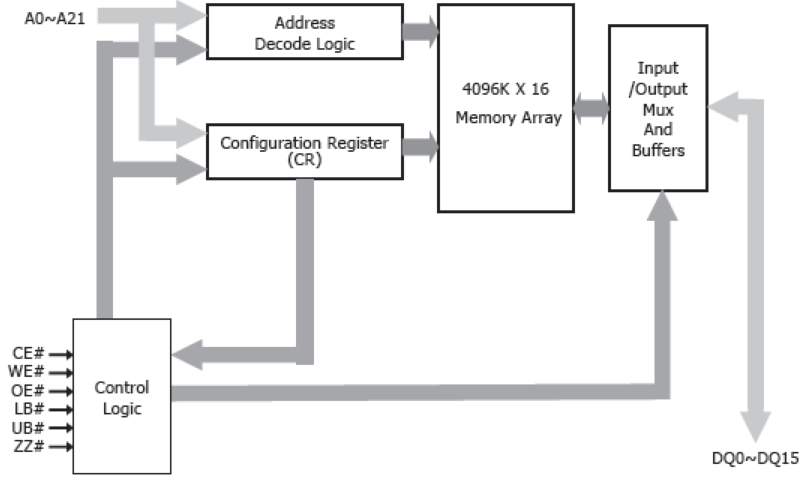

功能描述
64MB設備包含67,108,864位DRAM核心，組織為16位的4,194,304個地址。該設備包括行業標準，在其他LOW Pexer SRAM產品上找到的異步內存接口

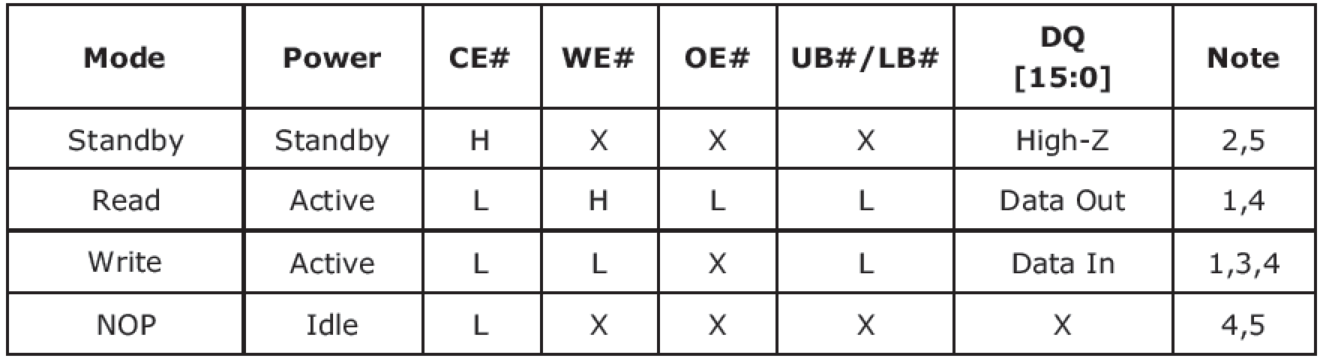

1.當UB＃和LB＃處于選擇模式（低）時，DQ0?DQ15受到如圖所示的影響。
當僅LB＃處于選擇模式時，DQ0?DQ7受到如圖所示的影響。只有UB＃處于選擇模式時，DQ8?DQ15會受到如圖所示的影響。
2.當設備處于待機模式時，控制輸入（We＃，OE＃），地址輸入和數據輸入/輸出在內部與任何外部影響分離。
3.當我們＃處于活動狀態時，OE＃INPUT在內部禁用，對I/O沒有影響。
4.只要更改地址，設備將在此模式下消耗有效電源。
5.VIN=VCCQ或0V，所有器件引腳都是靜態（未切換的），以實現備用電流。
